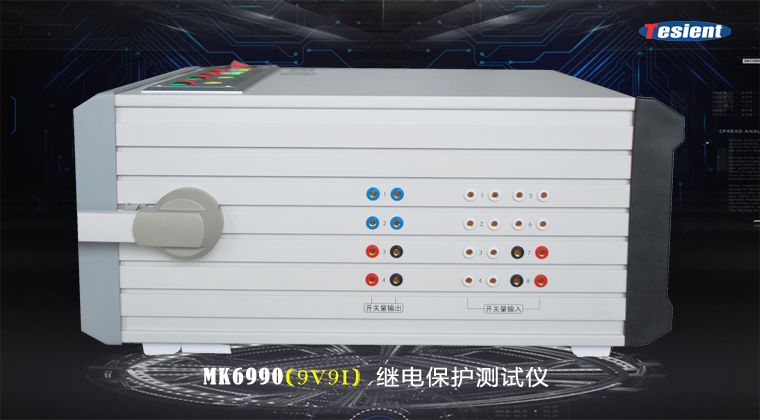

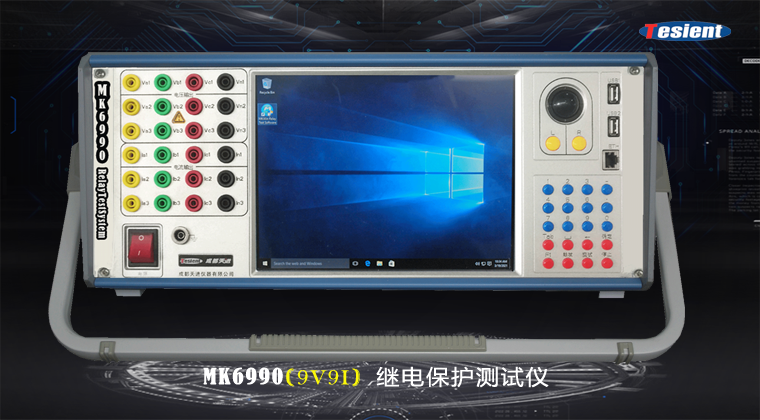

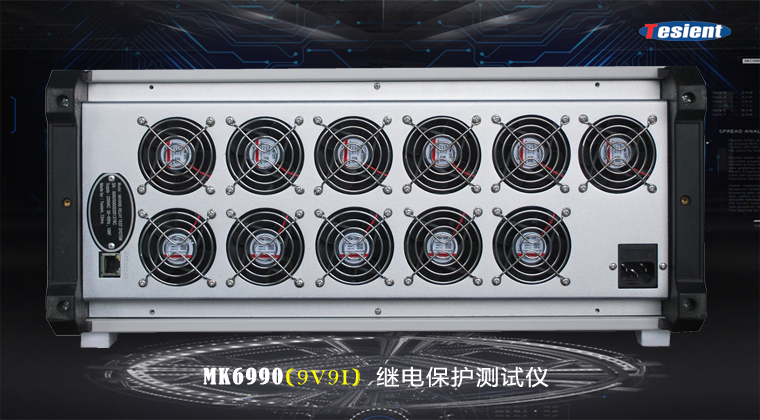

MK6990繼電保護測試儀

| MK6990儀器配置：

9路電壓源+9路電流源+1路輔助直流（選配）；8路開入（10路開入選配），4路開出（8路開出選配），內置10.4＇顯示屏

選型表

| 產品特點：

1． 精度高：交直流電流50mA到30A以下都能達到0.1%精度；

2． 波形好：小電流波形好；

3． 能耗低：能耗隨著外部負載變化，最大限度的做到節能降耗；

4． 發熱?。河捎诠牡?，所以?xún)x器長時間輸出發熱低；

5． 冗余備份：兩組電流電壓源完全獨立，組成雙電源系統，互為備份；

6． 所有通道能夠同時輸出；

7． 獨有的測試方案功能；

8． 9路電流源實現變壓器三側差動試驗。

9． 無線功能: 內置Wi-Fi模塊，可無線控制測試儀。

| 技術參數：

1.  交流電流源

A． 設置：各相輸出電壓幅值、頻率和相位獨立可調

B． 通道數：9路

C． 幅值（RMS）：9×（0～30A）/相，,或者6×（0～60A）/相，或者3×（0～90A）/相

D． 分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA

E． 精度：0.05A～30A：≤0.1%

F． 頻率：靜態0～1000Hz

      動態0～3000Hz

      分辨率：0.001Hz

      精度：≤0.001Hz

G． 諧波畸變率：≤0.2%

H． 響應速度：≤50uS

I． 帶載能力：

J． 輸出時間

2.  交流電壓源

A． 設置：各相輸出電壓幅值、頻率和相位獨立可調

B． 通道數：9路

C． 幅值（RMS）：9×130V/相

D． 分辨率：0～10V：1mV；10～130V：4mV

E．   精度：輸出小于2V時，絕對誤差小于5mV，2～130V：≤0.1%

F． 頻率：靜態0～1000Hz

      動態0～3000Hz

      分辨率：0.001Hz

      精度：≤0.001Hz

G． 諧波畸變率：≤0.2%

H． 響應速度：≤50uS

I． 帶載能力：

J． 輸出時間

3.  交流電流電壓源同步時間：≤10uS

4.  輸出頻率：

A.   范圍：10-1000Hz ；分辨率：0.001 Hz

B.   誤差：10 Hz＜f≤65 Hz，不超過±0.001 Hz ；

65 Hz＜f≤450 Hz，不超過±0.01 Hz；

450 Hz＜f≤1000 Hz，不超過±0.02Hz；

5.  交流電流電壓源相位控制：

C.   變化范圍：-360°～+360°

D.   分辨率：0.05°

E.   精度：±0.1°

F.   合閘角控制范圍：0°～+360°

G.   合閘角分辨率：0.05°

H.   合閘角精度：±0.2°

6.  直流電流源

A． 通道數：9路

B． 幅值：9×20A/相

C． 分辨率：0～0.2A：0.02mA；0.2～2A：0.2mA；2～20A：2.0mA

D． 精度：0.01A～20A：≤0.2%

E． 紋波系數：≤0.5%

F． 帶載能力：

G． 輸出時間

7.  直流電壓源

A． 直流電壓范圍0～300V

B． 準確度：±25mV，(0.5V～5V）

±0.5%，(5V～300V）

8.  開入開出

A． 開入

數量：8對

輸入特性：自動識別空接點和帶電位，10～250V_dc

分辨率：10uS

最大測量范圍：1.000×10⁸s

時間精度：≤0.1%

防抖時間設置范圍（軟件設置）:0ms～20s

B． 開出

數量：4對

類型：4對空接點不分極性（軟件控制）

交流容量：Vmax: 250VAC/Imax：10A

直流容量：Vmax: 250VDC/Imax：0.5A

9.  無線功能: 內置Wi-Fi模塊，可無線控制測試儀。

10.  同步接口

GPS同步接口：內置GPS模塊、外接GPS天線

IRIG-B接口：接口類型ST

IEEE-1588接口：接口類型LC

11.  功能

A． 支持9U+9I同時任意輸出方式，所有電壓、電流相均可同時帶載輸出；

B． 測試方案；

C． 常用繼電器（電流、電壓、時間、中間、低周、低壓、反時間、功率方向、差動等）；

D． 線路保護（距離定值校驗、阻抗特性搜索、阻抗特性驗證、零序定值校驗、工頻變化量距離定值校驗、整組測試、重合閘測試、模擬轉換性故障、檢無壓檢同期、精工電流、精工電壓、系統振蕩）；

E． 變壓器保護（比率制動、9電流比率制動、諧波制動、間斷角制動、差動整組、反時限過激磁保護）

F． 發電機保護（差動、失磁、勵磁）

G． 自動裝置（同期、備自投）

H． 暫態回放

I． 狀態序列

J． 具備USB接口功能，支持外接鼠標、鍵盤，識別U盤等；

K． 采用雙網口，自動測試不需外接交換機，現場操作更方便；

L． 操作界面簡單，采用中文版操作界面，支持觸屏及鍵盤操作；

M． 支持移動設備（平板或手機）無線連接操作輸出，并可遠程讀取導出試驗報告。

N． 無線功能: 內置Wi-Fi模塊，可無線控制測試儀。

12.  其它

A． 供電電源

額定電壓：100～240VAC（50/60Hz）

允許電壓：85～264VAC(45～65Hz)

功耗：＜2000VA

供電電壓頻率：45～65Hz

B． 使用溫度：-5～+50℃

C． 重量：12.8Kg

D． 尺寸：365×200×450mm

E． 接口：網口/串口（用于聯機）；USB（用于升級報告）
