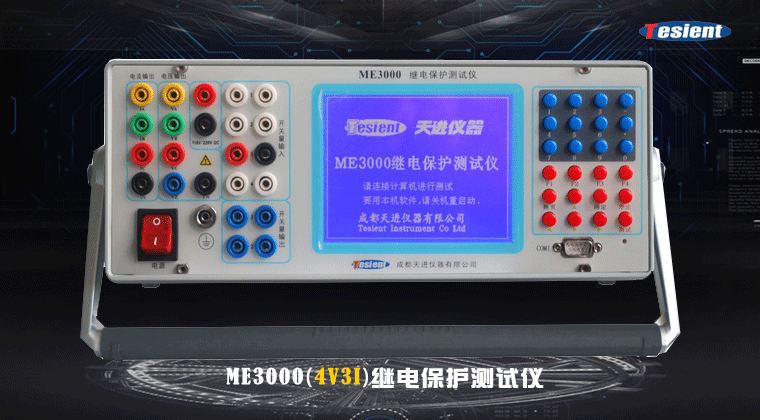

ME3000(電壓增強型)繼電保護測試儀

| 性能描述:

a) 采用DSP技術實現，設計先進可靠，滿足現代復雜電力系統的需求

b) 大屏幕液晶顯示，面板控制

c) 即可立式操作，也可平放

d) 同時輸出3相獨立電流及3相獨立電壓

e) 所有通道均可輸出交流或直流

f) 另外提供一路輔助直流電壓：110/220V DC

g) 插件式設計，便于硬件升級及維護

h) 測試數據可上傳到外接計算機

i) 軟件設計簡單僅需要輸入定值就可以完成測試

| 技術參數:

1、電流輸出

a) 輸出范圍

? 3-相交流/直流：3 × 0 … 30 A

? 1-相交流/直流：1 × 0 … 90 A

b) 輸出功率

? 3-相交流/直流：3 × 300 VA/W

? 1-相交流/直流：1 × 900 VA/W

c) 精度：讀數0.2%, 或范圍0.04%

d) 失真度：< 0.5%

e) 分辨率：2.0 mA

2、 電壓輸出

a) 輸出范圍

? 3-相交流：4× 0 … 300 V

? 1-相交流：1 × 0 … 600 V

? 3-相直流：4 × 0 … ±424 V

? 1-相直流：1 × 0 … ±848 V

b) 輸出功率

? 3-相交流：4 × 50 VA

? 1-相交流：1 × 150 VA

? 3-相直流：4 × 80 W

? 1-相直流：1 × 150 W

c) 精度：讀數0.2%, 或范圍0.04%

d) 失真度：< 0.5%

e) 分辨率：4.0 mV

3、 電流電壓一般參數

a) 頻率范圍

? 靜態范圍 DC ... 1000 Hz

? 暫態范圍 DC ... 3000 Hz

b) 頻率精度：0.01%

c) 頻率分辨率：0.001Hz

d) 相位范圍：-360° ... +360°

e) 相位精度：< 0.2°

f) 相位分辨率：0.05°

4、 輔助直流輸出

a) 輸出范圍：220 V/110 V

b) 功率 80 W

c) 控制方式：面板控制

5、 開關量輸入輸出

a) 開關量輸入

? 數量：4

? 類型：10 - 250 Vdc, 或空接點（自動識別）

? 分辨率：50 μs

? 最大測量時間：999 s

b) 開關量輸出

? 數量：2

? 類型：空接點，軟件控制

? 交流斷開能力：0.5 A, 250 Vac

? 直流斷開能力：0.5 A, 60 Vdc

6、 其它參數

a) 額定供電電壓范圍：150  … 250 Vac / 220 Vdc

b) 允許供電電壓范圍：120  … 265 Vac / 220 Vdc±10%

c) 額定頻率：50  … 60 Hz

d) 允許頻率：45  … 65 Hz

e) 使用溫度：-5  … +50°C

f) EMC抗干擾測試：IEC61000-4-2/3/4

g) 重量：12 kg

h) 尺寸：470 × 150 × 370 mm

7、 接口：

a) PC控制接口（背面），RS 232, 帶光隔（用于聯機測試）

b) PC數據接口（正面），RS 232, 帶光隔（用于軟件升級和報告?zhèn)魉停?/p>
