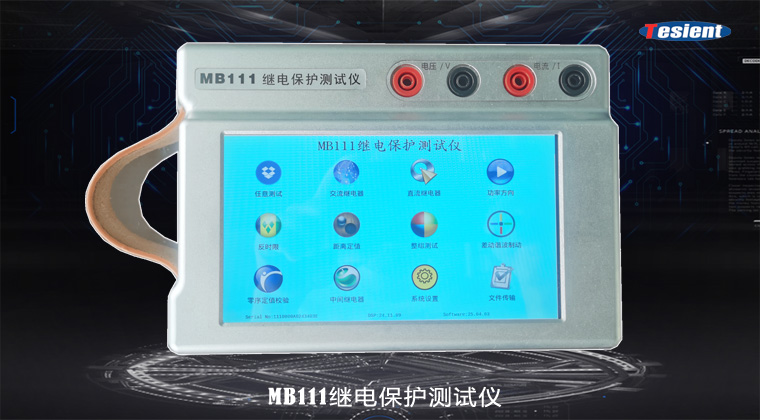

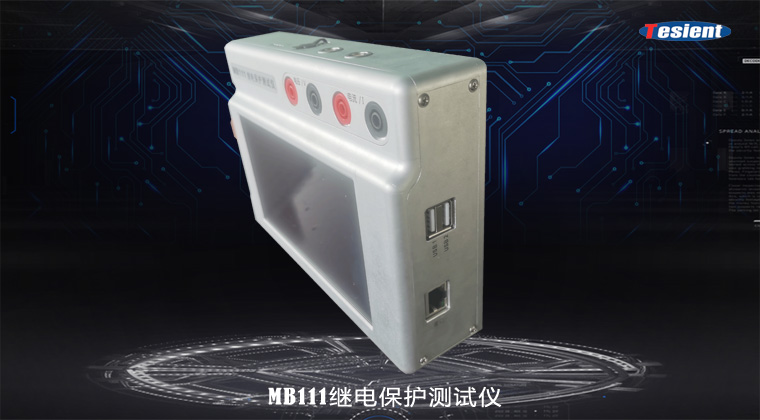

MB111繼電保護測試儀

MB111繼電保護測試儀

儀器配置：1路電壓源+1路電流源；2路開入，2路開出，7＇顯示屏，帶觸摸功能。

功能特點:

1． 內置鋰電池供電。

2． 7＇顯示屏，帶觸摸功能。

3． 軟件簡單，僅需要輸出定值即可完成保護調試。

4． 操作方便，不需要培訓。

5． 所有通道能夠同時輸出。

技術參數:

1.  交流電流源

A． 通道數：1路

B． 幅值（RMS）： 1*（0～10A）/相

C． 最大輸出功率：≥50VA

D． 分辨率：0.5mA

E． 精度：≤0.2%(0.5～10A)

F． 頻率：靜態0～1000Hz

動態0～3000Hz

分辨率：0.001Hz

精度：≤0.001Hz

G． 諧波畸變率：≤0.2%

H． 響應速度：<100μs

2.  直流電流源

A． 通道數：1路

B． 幅值：1*(0～±10A)/相

C． 最大輸出功率：≥80W

D． 分辨率：1mA

E． 精度：≤0.5%

F． 紋波系數：≤0.5%

3.  交流電壓源

A． 通道數：1路

B． 幅值（RMS）：1*(0～125V)/相

C． 最大輸出功率：≥35VA

D． 分辨率:4mV

E． 精度：≤0.2%(2～125V)

F． 頻率：靜態0～1000Hz

動態：0～3000Hz

分辨率：0.001Hz

精度：≤0.001Hz

G． 諧波畸變率：≤0.2%

H． 響應速度：<100μs

4.  直流電壓源

A． 通道數：1路

B． 幅值：1*(0～±176V)/相

C． 最大輸出功率：≥30W

D． 分辨率：6mV

E． 精度：≤0.5%

F． 紋波系數：≤0.5%

5.  交流電流電壓源同步時間：≤10μs

6.  交流電流電壓源相位控制

A.   變化范圍：-360°～+360°

B.   分辨率：0.05°

C.   精度：≤0.2°

D.   合閘角控制范圍：0°～+360°

E.   合閘角分辨率：0.05°

F.   合閘角精度：≤0.2°

7.  開關量輸入輸出

A.開關量輸入

數量：2對

輸入特性：自動識別空接點和帶電位，10～250VDC

分辨率：10μs

最大測量范圍：0.00001～999,999.999S

時間精度：≤0.1%

 B. 開關量輸出

數量：2對

類型：空接點

交流斷開能力：5A，250VAC

     直流斷開能力：0.5A,250DC

8.  電池容量：24V/5000mAH

9.  其它

A． 充電電壓：24VDC

B． 使用溫度：-5～+50℃

C． 重量：2.3kg

D． 尺寸：長*寬*高200mm*40mm*140mm

E． 接口：網口*1；USB*2（用于軟件升級、報告?zhèn)魉图癠SB鼠標、鍵盤接口）
